Преимущества и недостатки резьбы JIC 37°.

JIC (Объединенный отраслевой совет) арматура, изготовлены в соответствии с ISO 8434-2, обычно встречается в углеродистой стали и сплавах из нержавеющей стали, представляют собой зажимные фитинги с цилиндрической резьбой типа UN/UNF..

Система JIC имеет коническую уплотняющую поверхность под углом 37 градусов как на охватываемой, так и охватывающей частях..

Герметизация осуществляется путем установления контакта между конусом в охватываемой части и конусом в охватывающей части., обычно используется в системах среднего и высокого давления, но с некоторыми ограничениями при применении в системах с высоким уровнем вибрации.
Эта модель уплотнения, когда встречаются две полностью металлические поверхности, известно как уплотнение металл-металл, и представляет собой полностью механическое соединение.

Зная, как JIC работы системы приводит нас к тому, чтобы указать на ее преимущества и недостатки для приложений.

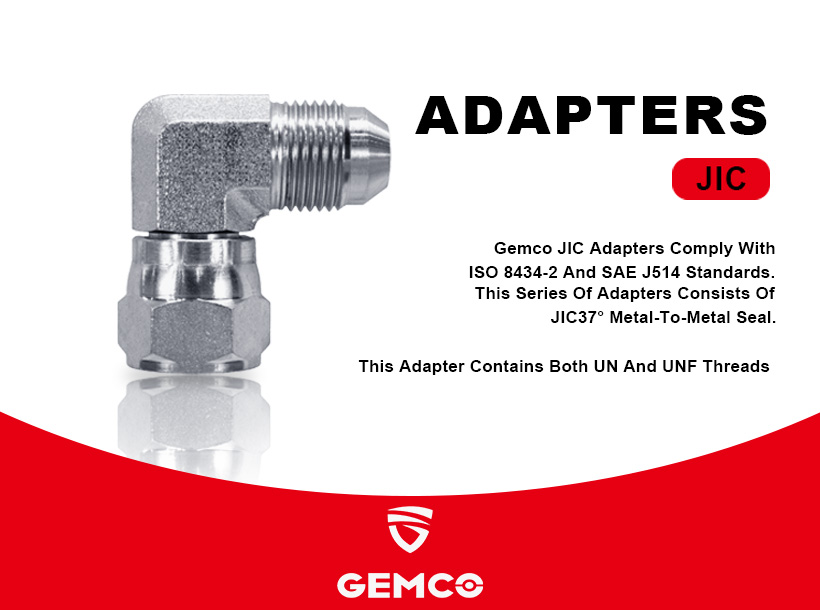

Адаптеры JIC 37°

Преимущества использования фитингов JIC:

Это коммерчески более простые соединения, которые можно найти на рынке.;

Отсутствие уплотнительного кольца делает их предпочтительными для применения при высоких температурах.;

Простота установки и обслуживания;

Возможность полной герметизации при низких уровнях крутящего момента.

Недостатки использования соединений JIC:

Эта система имеет номинальное давление от среднего до высокого.;

Конструкция уплотнения металл-металл ограничивает их применение в гидравлических системах., и они могут выдерживать только легкую или умеренную вибрацию в большинстве приложений.;

Потому что это простое подключение и компактная конструкция, он склонен к чрезмерной затяжке во время установки или обслуживания;

Подвержен повреждению и растрескиванию из-за чрезмерной затяжки;

Ограниченная возможность повторного использования из-за типа уплотнения металл-металл.

Из-за формы уплотнительной поверхности, возможность достижения полного уплотнения может быть достигнута при относительно низких уровнях крутящего момента при сборке.

Этот факт необходимо предостеречь, так как чрезмерная затяжка во время сборки может привести к разрушению области уплотнения, и это разрушение может привести к уменьшению потока и даже утечке.

Изображение чрезмерного затягивания соединений JIC

В некоторых случаях, чрезмерная затяжка может привести к поломке седла уплотнения, что делает уплотнительную систему JIC 37° хрупкой при неаккуратной установке.

Поэтому, для обслуживания и установки данной модели подключения, рекомендуется, чтобы обслуживающий персонал и установщики имели специальную подготовку и инструменты для сборки этих соединений..
